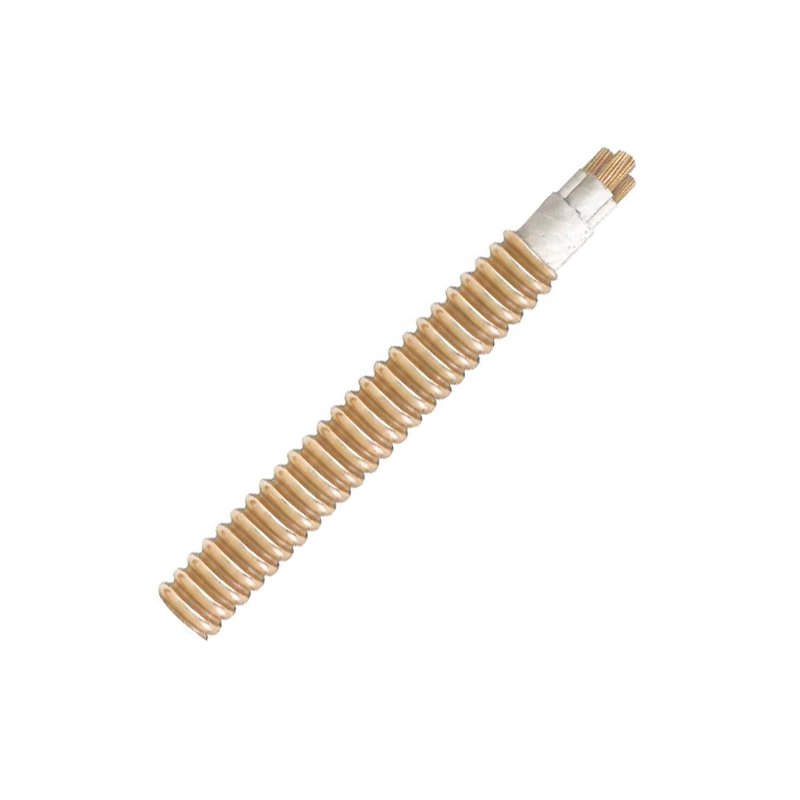

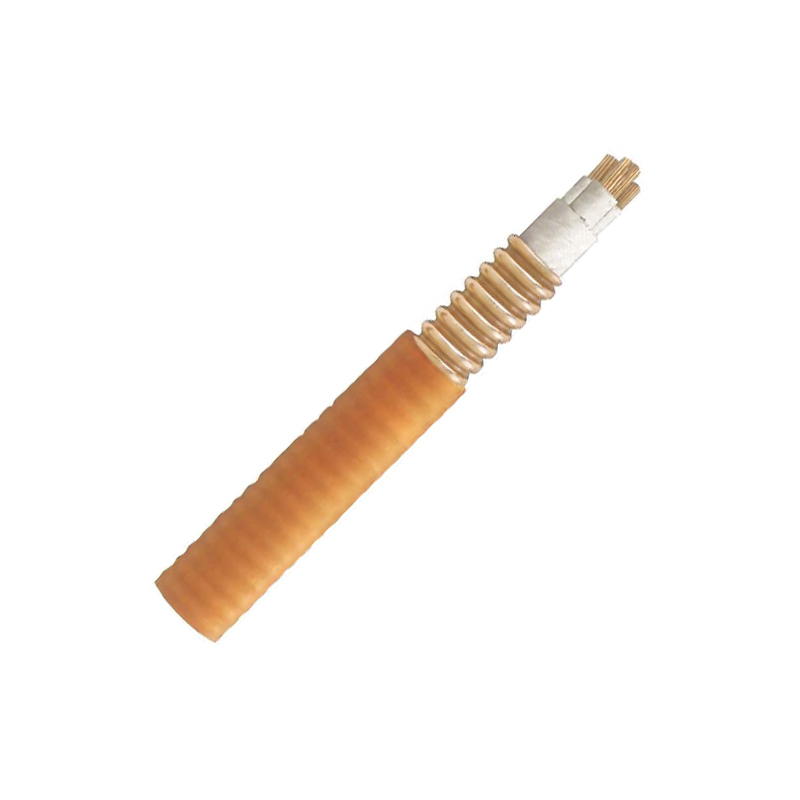

Zmarszczki Elastyczne kable ognioodporne w miedzianej osłonie

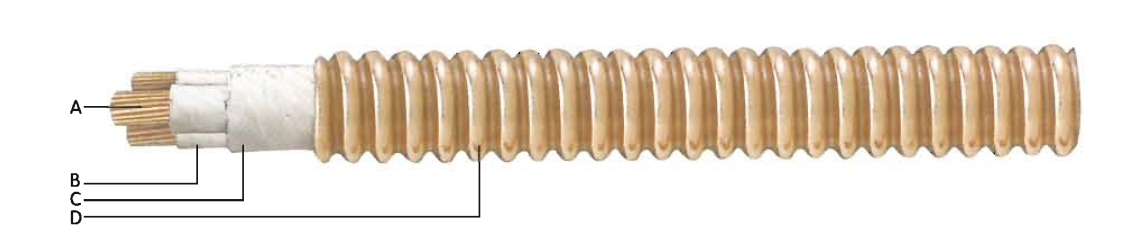

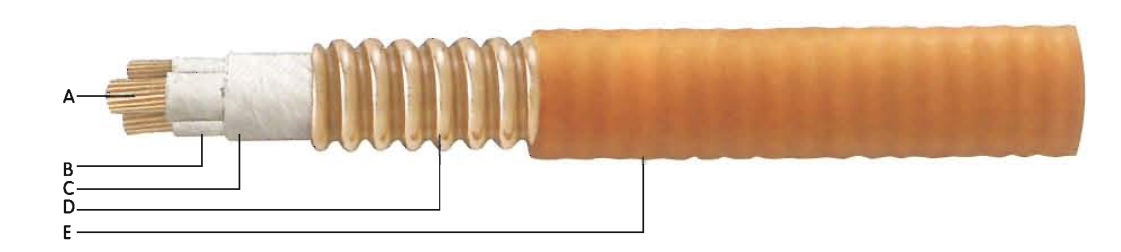

Struktura zmarszczek elastycznych kabli ognioodpornych w miedzianej osłonie
1. Żyła kablowa: składa się ze skręconych drutów miedzianych o korzystnych właściwościach zginających.
2. Warstwa izolacyjna: przyjmuje nieorganiczne materiały izolacyjne odporne na wysokie temperatury.
3. Płaszcz miedziany: materiały miedziane, poprzez specjalną obróbkę, o korzystnych właściwościach zginających, stosowane jako drut PE.
4. Płaszcz zewnętrzny: wykonany z tworzyw sztucznych o niskiej toksyczności dymu, z korzystną ochroną przed korozją.

Model zmarszczek elastycznych, ognioodpornych kabli w miedzianej osłonie

Np. 1:YTTW 4×50
Oznacza to elastyczne, ognioodporne kable z 4 zmarszczkami w miedzianej osłonie i przekroju 50 mm².
Np. 2:YTTW4×(1×150)
Oznacza to 4-zmarszczkowy, elastyczny, ognioodporny kabel miedziany z pojedynczym rdzeniem i przekroju 150 mm².

Ognioodporność zmarszczek w elastycznych, ognioodpornych kablach z miedzianą powłoką
1. Zgodnie z normami krajowymi, ognioodporny test charakterystyki drutu i kabla, zgodnie z GB12666.6
Szkło A, bułka w ogniu o temperaturze płomienia 950 ℃, przyłożyć napięcie 750 V między fazą a fazą oraz między fazą a osłoną zewnętrzną, powinno wytrzymać 90 minut bez awarii.
Klasa B, spalanie w ogniu o temperaturze płomienia 750-800 ℃, przyłożyć napięcie 750 V między fazą a fazą oraz między fazą a osłoną, powinno wytrzymać 90 minut bez awarii.

2. Zgodnie z normą BS 6378, pomarszczone, elastyczne, ognioodporne kable z miedzianą osłoną spełniają następujące wymagania:

Klasa A 650℃ 3h

Klasa B750℃ 3h

Klasa C950℃ 3h

Klasa S950℃ 20min

Zalety elastycznych, ognioodpornych kabli w miedzianej osłonie

1. Doskonałe właściwości ognioodporne, ognioodporność nie tylko spełnia normę krajową GB12666.6: kategoria A950℃ 90 min, ale także spełnia brytyjską normę BS6387-1994: klasa AC950℃ 3h; klasa B750℃3h; klasa C950℃3h; tymczasem jest również w stanie wytrzymać wodę oprysk lub uderzenie mechaniczne;
2. Długa długość ciągła: długość może zaspokoić zapotrzebowanie na długość zasilania pomimo kabla jedno- lub wielożyłowego, a ciągła długość każdego kabla może wynosić nawet 1000 m.
3. Duża powierzchnia przekroju, powierzchnia przekroju kabla jednożyłowego sięga 630 mm, a kabla wielożyłowego sięga 70 mm²;
4. Właściwość elastyczności, kabel można nawinąć na szpulę z promieniem zgięcia 6-10D (D to zewnętrzna średnica kabla);
5.  Bezdymna nietoksyczność podczas spalania, do izolacji wykorzystuje materiały nieorganiczne (materiały niepalne), jego spalanie nie spowodowałoby powstania żadnych szkodliwych gazów ani wtórnych zanieczyszczeń, jest to produkt ochrony środowiska;
6. Wysoka przeciążalność, kabel ma nie tylko dużą obciążalność prądową, ale także dużą przeciążalność. Zgodnie z wymaganiami wuringu, temperatura powierzchni kabla zwykle wynosi ≤70 ℃, jeśli nie będzie dotykany ani nie będzie miał kontaktu z łatwopalnymi materiałami budowlanymi, temperatura powłoki kabla może wzrosnąć do 105 ℃. W przypadku przeciążenia. Może osiągnąć 10 ng-terminowa temperatura robocza ognioodpornego kabla 250℃;
7. Odporność na korozję, ognioodporny kabel w izolacji organicznej wymaga czasami rurki z tworzywa sztucznego lub żelaznej, rura z tworzywa sztucznego może ulec zniszczeniu, a rura żelazna jest podatna na rdzę lub erozję. Ale ognioodporny kabel ma miedzianą osłonę, a rura jest mniej potrzebna, poza tym miedziana osłona ma korzystną odporność na korozję;
8. Wolny od zakłóceń elektromagnetycznych, w przypadku okablowania w tym samym pionowym szybie z przewodem informacyjnym i przewodem sterującym, ze względu na ekranowanie miedzianej osłony, ognioodporny kabel nie będzie kolidował z pojedynczymi i sterującymi przewodami lub kablami;
9. Korzystne bezpieczeństwo, jest w stanie dostarczyć energię i uruchomić aparat gaśniczy normalnie płonący, zmniejsza szkody od ognia. Poza tym jest niezawodny dla bezpieczeństwa personelu, ponieważ jego miedziana osłona jest rodzajem dobrego przewodnika, jest najlepiej uziemionym przewodem PE i pokrywa cały kabel, Żywotność do 100 lat;
10. Długa żywotność, odporność na wysoką temperaturę i odporność na degradację nieorganicznego materiału izolowanego, jego żywotność jest wielokrotnie większa niż w przypadku kabli z izolacją organiczną, w normalnych warunkach pracy jego żywotność może być tak długa, jak w przypadku budynków;
11. Transport i pakowanie zmarszczek, elastycznych, ognioodpornych kabli z powłoką miedzianą, w tym złączy instalacyjnych, są proste, prawie takie same jak kable zwykłe;
12. Korzystna efektywność ekonomiczna, dzięki zaawansowanym procesom produkcyjnym i prostej instalacji, całkowity koszt zmarszczek elastycznych ognioodpornych kabli z miedzianą powłoką jest znacznie niższy niż w przypadku kabla w izolacji mineralnej w tych samych warunkach.

Charakterystyka elektryczna zmarszczek, elastycznych, ognioodpornych kabli z miedzianą powłoką
1. Napięcie znamionowe: 0,6/1 kV
2. Prąd znamionowy: jednordzeniowy 25A-1800A; wielordzeniowy 16A-500A;
3. Rezystancja izolacji: rezystancja izolacji ≥1000MQ·km. Długość kabla mniejsza niż 100 m, wówczas rezystancja izolacji ≥10000MQ.
4. Napięcie wytrzymywane częstotliwości sieciowej: przyłożyć napięcie 2000 V i 2500 V pomiędzy fazą a fazą oraz fazową i miedzianą osłonę kabli odpowiednio 500 V i 750 V, powinny one wytrzymać 15 minut bez awarii.
